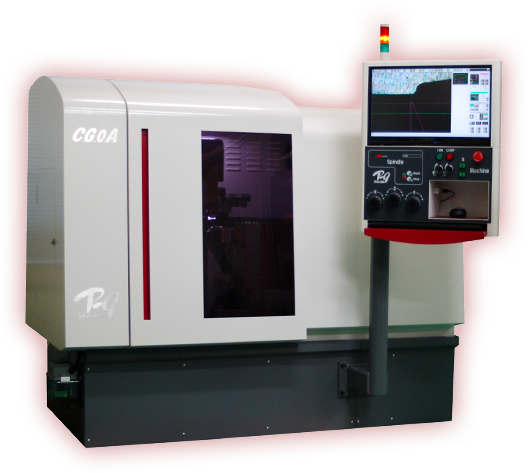

CG-0A

CAM画像式プロファイル研削盤

高精度加工を簡単、正確に。

CCDカメラを搭載したプロファイル研削盤。

CG-0A

FEATURE

特徴

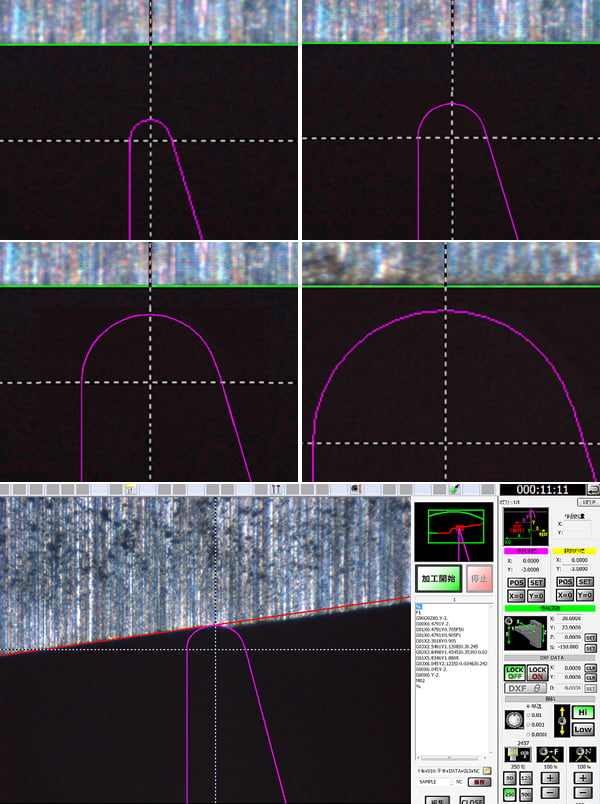

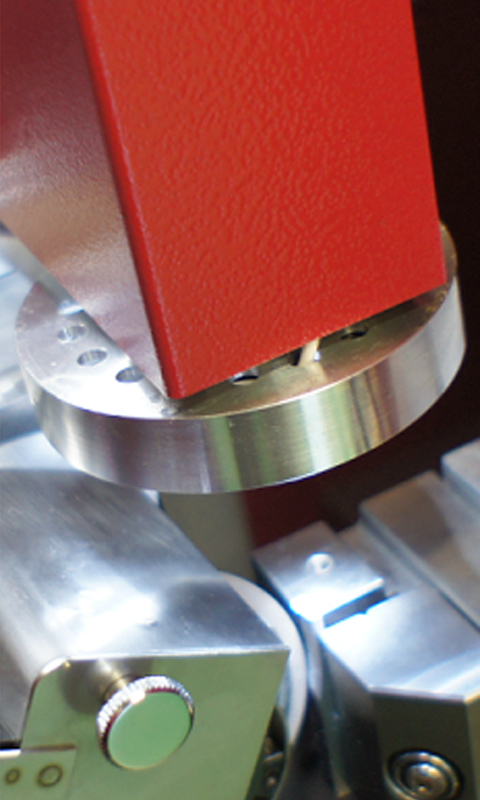

500倍のCCDカメラ搭載

加工物を光学最大500倍で拡大表示できるので、1μm以下での位置決め、精度測定が可能です。
倍率は80倍・125倍・250倍・500倍を電動ズームにて切替えられます。
また、CCDカメラは常時加工部分を撮影していますので、加工中の映像も見ることができます。

500倍のCCDカメラ搭載 光学最大500倍で拡大表示

摩耗した砥石を使用して高精度加工が可能

独自開発した砥石形状認識ソフトウェアにより、先端が摩耗して真円でなくなった砥石でも高精度加工が可能です。
砥石の先端Rを気にせず加工ができるので作業者の負担を大幅に軽減でき、生産性向上が期待できます。

摩耗した砥石を使用して高精度加工が可能

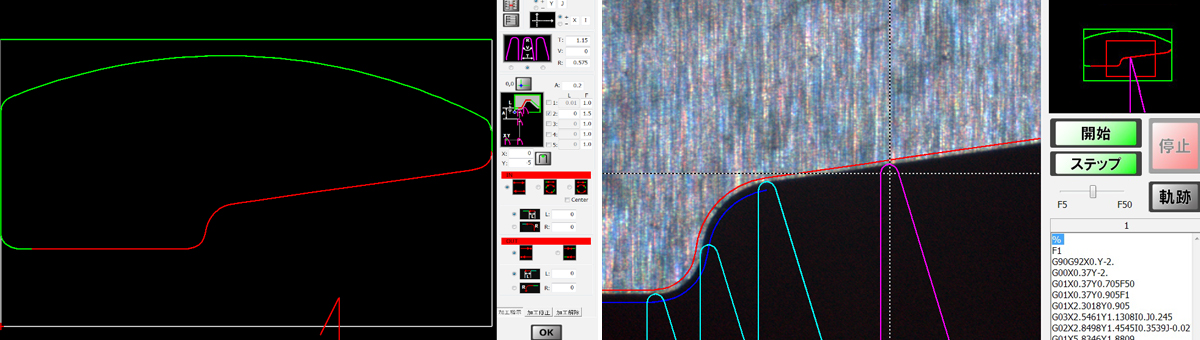

使いやすい専用CAM

直観的で分かりやすい独自のCAMソフトを搭載。砥石の形状入力から加工プログラムの作成まで、対話式の入力方法を採用しています。
このCAMによりプログラム言語を知らなくても、加工個所をクリックするだけで簡単に加工プログラムを作成できます。
また作成したプログラムにて、加工物を見ながらシミュレーションも可能です。

使いやすい専用CAM

円筒加工も可能

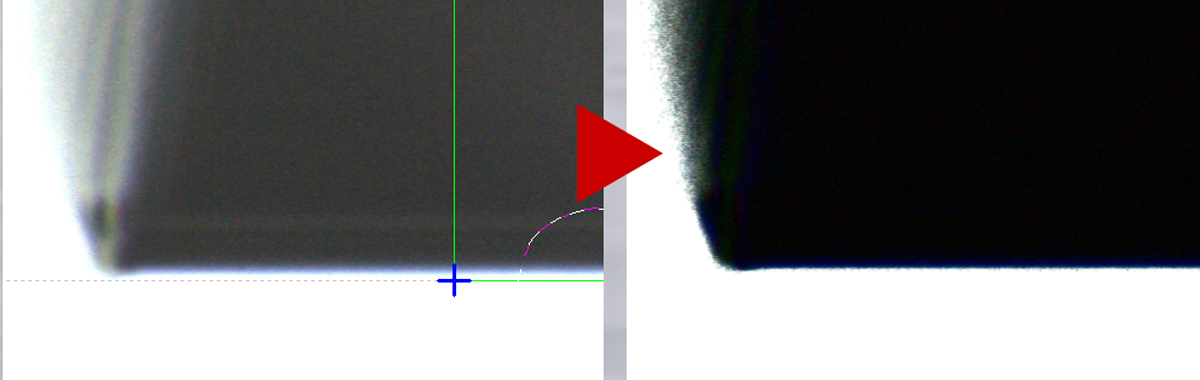

円筒研削装置による円筒加工も可能です。独自の画像処理により、見づらかった境界線もはっきりと見ることができます。

円筒加工も可能

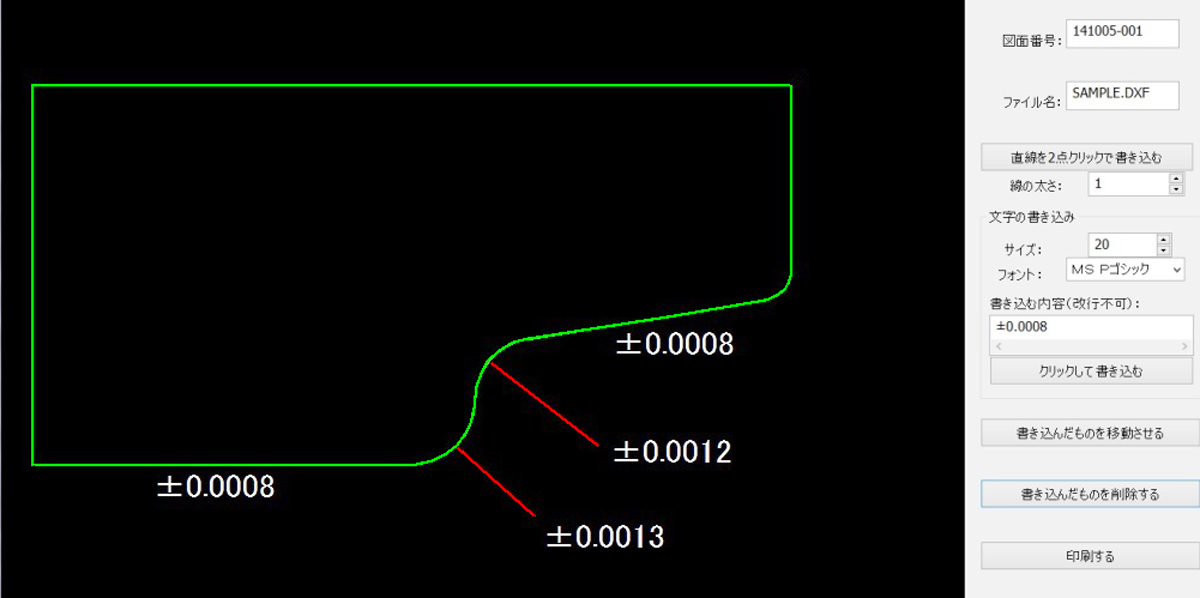

精度検査~精度検査表まで作成可能

作業者自身が、加工が終わった加工物とDXFデータを突き合わせて加工精度の確認ができます。
また、精度検査表も作成できますので、本機にプリンターを接続すればその場で精度検査表を印刷することも可能です。

精度検査~精度検査表まで作成可能

SPEC

主な仕様

機械サイズ 1800(横)×988(縦)×1550(高さ)㎜
重量 1600Kgs
テーブルサイズ 100×200㎜
XY軸ストローク 150㎜
XY軸最小設定単位 0.0001㎜
Z軸(上下)ストローク 50㎜
砥石昇降長さ 80㎜
最大昇降速度 200min-¹
前逃げ角 ±3dig.
左右逃げ角 ±5dig.
旋回角度 ±2dig.
砥石サイズ φ75~110(オプションにて小径砥石も使用可能)
主軸回転数 20000min-¹
